Diehl Marka Radyo Saatinin Bağlantısı

[sarngon]

Merhaba arkadaslar benim ITT schaub marka antika radyomun Diehl marka 4 jelewery elektronik bir saati var ve bağlantı kısımları kopmus ne yazık kı. Radyoya bağlayamasam bile ayrı bir sekilde kullanmak istiyorum eger kaç Volt ile ve nasıl bağlanacagını bulabilirsek cok sevineceğim. Herkese Tesekkürler. ( Not: asagıda kablo bağlantılarını gösteren bir resim ekledim )

[Thevenin]

Merhaba,

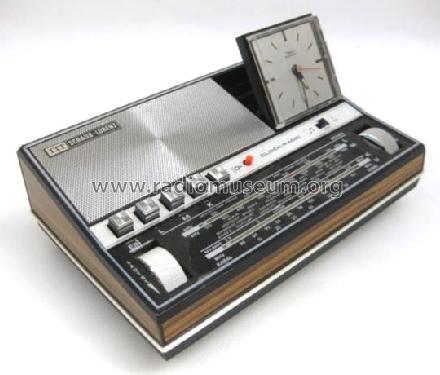

Cesitli dekorlarda var, radyo bu modelden sanirim http://www.radiomuseum.org/r/itt_clock_radio_100_52410207.html

Saat tek basina 1,5V bir pil ile calisabiliyormus. Radyonun tumu de 4 x 1,5 V ile. Cesitli sayfalarda radyonun teknik ozellikleri ile devrenin detaylari paylasilmis ve mevcut; fakat ucretsiz paylasima acik degil. Daha evvel benzeri ile calismis birine yardimci olabilir diye yazmak istedim. Halen calisanlari da var, diger aksami zarar gormedi ise tamiri mumkun olsa gerek

Country: Germany
Manufacturer/Brand: ITT Schaub-Lorenz
Year: 1972–1974
Type: Radio - or past WW2 tuner
Model Clock-Radio 101 52410215 = Nußbaum - ITT Schaub-Lorenz
Principle Super-Het; IF-F 460/10700 kHz
Tuned circuits 6 AM, 9 FM CCTs
Wave bands Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage Alternating Current supply (AC) / 110-127 ; 220-240 / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.8 Watt
Material Wooden case
Shape Tablemodel with Clock ((Alarm-) Clock Radio).
Dimensions (WHD) 232 x 90 x 154 mm / 9.1 x 3.5 x 6.1 inch
Uhren battery 1×1,5 V. 11 Trans. / 8 Dioden
1.4 kg / 3 lb 1.3 oz (3.084 lb)
Price in first year of sale 200.00 DM
© radiomuseum.org

[sarngon]

Sagolun arastırmanız için evet radyo bu model. Bağlantı kısmında sorunlar var suan 1.5 V ile denedim dakat çalıstıramadım. Elektronik antika saatler hakkında bilgisi olan paylasırsa cok sevinirim.
